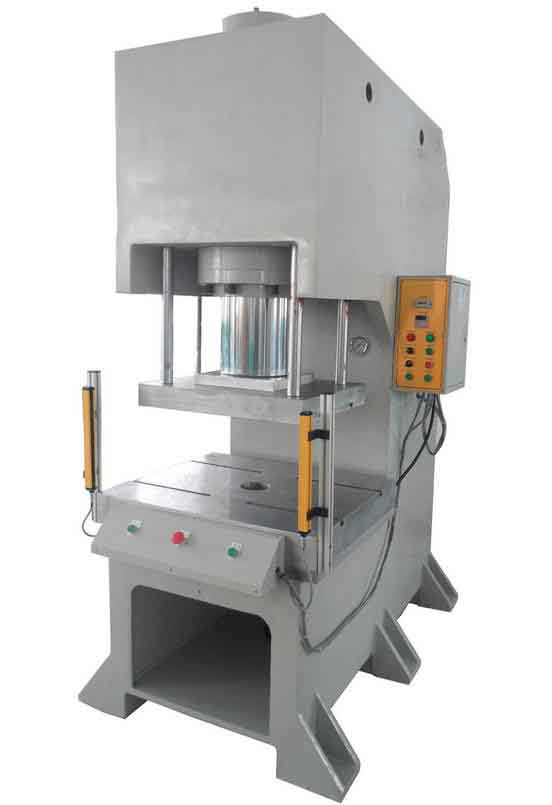

单柱压装机

一、设备简介

　　单柱压装机用途广泛，主要适用于机床、汽车零部件，内燃机，轻纺机械、轴类、轴承、洗衣机、汽车电机、空调电机、电器军工企业、三资企业装配流水线等行业使用；该机工作台能上下移动，大大扩展了机器开合高度，使用更方便；对机器零部件进行装配、拆卸、校直、压延、拉伸、折弯、冲孔等工作，真正实现了一机多用；本系列压装机还适用于金属或非金属零件的压印、成型、浅拉深、整形及压力装配等;广泛应用于电机相关行业，例如电机转子、定子压装、电子接插件、电器零件的压装，眼镜、锁模及五金零件的压装等。

二、设备性能特点

　　1、单臂压装机主要用于轴类另件的精密校直工艺,广泛用于汽车、拖拉机、家用电器纺织机械,机床等行业的轴类另件(光轴、阶梯轴、丝杠轴,曲轴等)的校直；

　　2、主机采用C型单臂式结构,带有校直工作台,其长度可根据用户需要制造,同时可提供用户需要的校直附具及测量表具；

　　3、 机身采用全钢板CO2焊接，整体焊接坚固，开式结构可使机身保持足够钢性的同时拥有方便的操作空间;

　　4、采用手动,点动及单次半自动循环多种控制形式,工作压力,行程及压制速度等均可任意调节,操作方便,使用可靠,具有较高的行程控制精度,同时我厂可为用户配置行程,压力,油温的数显装置,并可承接各种专用校直液压机的设计、制造；

　　5、压力、行程、保压时间、闭合高度均可按需求无级调整，也可设计为两段速度(空载快速，加压慢速)，并可在使用行程内任意调整快速和工进的长短;

　　6. 可选配测力传感器及显示器，准确显示产品受力状况，达到所需工作要求;

　　7. 另也可选配电子尺或光栅尺及显示器，准确显示油缸位移状况，方便操作;

三、适用领域

　　C型压装机为一般用途液压机，适用于金属材料的拉伸，弯曲、翻边、冷挤、冲裁等工艺，还适用于校正、压装、粉末制品、磨料制品压制成形以及塑料制品、绝缘材料的压制成形。

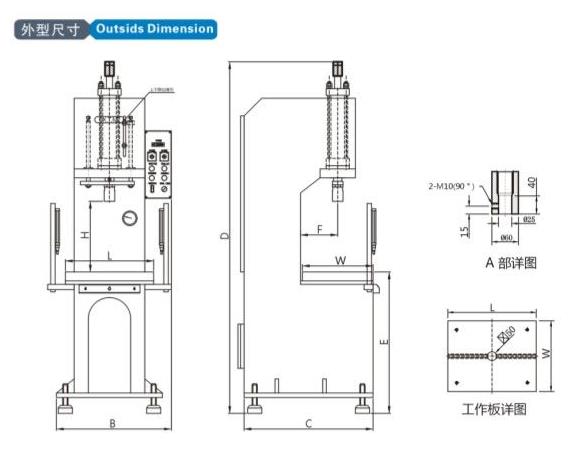

四、技术参数

　注：客户可以根据需要定做其它型号的单柱快速压装机

五、可选配附件

　　1、冲裁缓冲装置

　　2、移动工作台光幕安全保护装置

　　3、冷却装置换模具用浮动导轨和滚动托架

　　4、触摸式工业显示屏打料装置(液压式或机械式)

六、工作原理

　　单柱压装机是利用液压传动技术进行压力加工的设备，可以用来完成各种锻压及加压成形加工。例如钢材的锻压，金属结构件的成型，塑料制品和橡胶制品的压制等。在重型机械制造业、航空工业、塑料及有色金属加工工业等之中，液压压装机已成为重要设备，液压传动系统是以压力变换为主，系统压力高，流量大，功率大。

　　提高原动机功率利用率和防止泄压时产生冲击和振动，保证安全可靠。根据压制工艺要求主缸能完成快速下行一减速压制一保压延时一泄压回程一停止(任意位置)的基本工作循环，而且压力、速度和保压时间需能调节。顶出液压缸主要用来顶出工件，要求能实现顶出、退回、停止的动作。如薄板拉伸时，又要求顶出液压缸上升、停止和压力回程等辅助动作。有时还需用压边缸将坯料压紧，以防止周边起皱。单臂压装机以主运动中主要执行机构(主缸)可能输出的较大压力(吨位)作为液压机主要规格，并已系列化。
