设备简介
立式轴承压装机是一种用于压装轴承、轴套的液压机械设备，是一款小型多功能液压压装机设备。该设备广泛应用于轴孔类零部件过盈配合的压装和拆卸工作，适用于铁路机车、机器设备、电机制造等行业。
设备特点
立式轴承压装机前梁、活动横梁、后梁均采用焊接结构，外形美观。铸钢件构造，前梁、活动量和两个支柱组成一个封闭力系，刚性好，长期生产不会出现变形和损害的现象。操作简单方便，易懂易学。该设备完全根据客户的要求而设计，用户可以根据压装所需要的压力自行调整设备压力系统。采用独立液压系统，移动式操作盒，方便工人操作，减轻工人劳动强度，互换夹具方便快捷。
设备适用范围
立式轴承压装机适用于轴类零件、型材的较正和轴套类零件的压装。同时也能完成板材零件的弯曲、压印、套形、简单零件的拉伸等工艺动作，也可用于压制要求不很严格的粉末、塑料制品。适用于机床、内燃机、轻纺机械、轴类、轴承、洗衣机、汽车电机、空调电机、电器、三资企业装配流水线等行业使用。
设备主要技术参数
|
型号 |
单位
|
立式轴承压装机
|
||||
|
型号 |
Y35-63型 |
Y35-100型 |
Y35-160型 |
Y35-200型 |
Y35-315型 |
|
|
公称压力 |
KN |
630 |
1000 |
1600 |
2000 |
3150 |
|
主缸最大行程 |
MM |
500 |
605 |
805 |
800 |
1000 |
|
压头下行速度 |
MM/S |
24 |
16 |
24 |
22 |
22 |
|
压头回程速度 |
MM/S |
50 |
50 |
50 |
35 |
44 |
|
液压额定工作压力 |
MPa |
20 |
25 |
26.5 |
25 |
25 |
|
电机功率 |
KW |
7.5 |
7.5 |
15 |
11 |
22 |
|
压头至工作台最大距离 |
MM |
1400 |
1600 |
1800 |
2400 |
2400 |
|
工作台移动距离 |
MM |
|
660 |
710 |
800 |
100 |
|
工作台（长＊宽）规格 |
MM |
800*550 |
850*600 |
950*650 |
1000*1000 |
1200*1200 |
|
龙门档距离 |
MM |
900 |
1100 |
1150 |
1200 |
1400 |
|
机身宽度 |
MM |
1200 |
1468 |
1550 |
1600 |
1900 |
|
机身总高度 |
MM |
2840 |
3510 |
3889 |
4647 |
5400 |
|
机身底面至地平线埋入深 |
MM |
350 |
350 |
350 |
500 |
600 |
|
重量（约） |
KG |
3000 |
4000 |
5200 |
8000 |
12000 |
设备结构概述

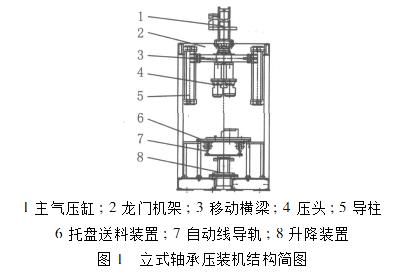

立式轴承压装机由压装置、托盘送料装置、定位装置、升降装置等几部分组成。
当变速箱中壳通过自动线导轨传输到该压装机的托盘送料装置后,升降装置向下运动,托盘下落通过定位装置定位在压装机的工作台上,压装装置联接在移动横梁上,要安装的变速箱中壳中间轴、二轴轴承外圈套在压头上,主气压缸带动横梁向下运动,经过快速定位行程和压装行程及快速返回行程3个过程,完成轴承外圈的压装.装配过程中工人需要手动将中间轴、二轴轴承外圈套在压装机的压头上.
通过分析压装机的整体布局,压装机工作平面上可用于安装机械手的面积粗略为164×420,这就要求在设计方案中时刻考虑空间的要求.除此之外,在压装机的左右壁面上均安装有其他零部件,这就要考虑这些零部件对加装机械手的影响.
立式轴承压装机是将料箱的轴承外圈送往高度为650mm的两个压头上,上料零件的质量约为0.2～0.3kg,因此整个工作过程的速度要求不高,同时承载的扭矩和力也不高.由于压装机压装零件体积质量都比较大,装卸很不方便,使得机械手的工作周期较长,安装过程有15s左右的时间,工件摆放位置与安装位置之间有大约90°夹角,垂直距离约为550mm。
